高溫硫化矽膠,什麽是高溫硫化矽膠

高溫硫化矽膠（HTV）是高分子（分子量一般為40～80萬）聚有機矽氧烷（即生膠）加入補強填料和其它各種添加劑，采用有機過氧化物為硫化劑，經加壓成型（模壓、擠壓、壓延）或注射成型，並在高溫下交鏈成橡皮。這種橡膠一般簡稱為矽膠。

高溫硫化矽膠的硫化一般分為兩個階段進行，第一階段是將矽生膠、補強劑、添加劑、硫化劑和結構控製劑進行混煉，然後將混煉料在金屬模具中加壓加熱成型和硫化，其壓力為50公斤／cm2左右，溫度為120～130℃，時間為10～30分鍾，第二階段是將矽橡皮從模具中取出後，放人烘箱內，於200～250℃下烘數小時至24小時，使橡皮進一步硫化，同時使有機過氧化物分解揮發。高溫硫化矽膠的補強填料是各種類型的白炭黑，它可使硫化膠的強度增加十倍。

高溫硫化矽膠,什麽是高溫硫化矽膠

加入各種添加劑主要是降低膠的成本、改善膠料性能以及賦予硫化膠各種特殊性能如阻燃、導電等。交鏈劑是各種有機過氧化物，如過氧化苯甲酰，2,4-二氯過氧化苯甲酰，二枯基過氧化物，2,5- 二甲基-2,5-二特丁基過氧已烷等。結構控製劑是為了避免混煉膠料放置時間過長、產生"結構化"使膠料變硬，難以加工熟化而加入的，可采用甲基羥基矽油或二苯基二羥基矽烷作為結構控製劑。

高溫硫化矽膠主鏈上的側基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。最常用的是甲基, 也可引人其它基團以改善加工性能和其它性能。因此，根據側基基團和膠料配方的不同，可以得到各種不同用途的矽膠，一般可分為下麵幾種類型：通用型（含甲基和乙烯基）、高溫和低溫型（含苯基、甲基和乙烯基）、低壓縮變形（含甲基和乙烯基）、低收縮（去揮發份）和耐溶劑（氟矽膠）等。

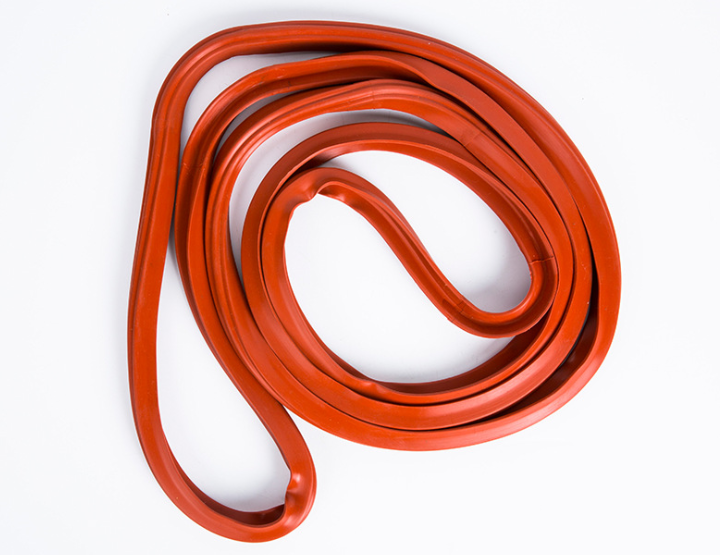

高溫硫化矽膠和普通矽膠的區別

1、材質不同。室溫硫化矽膠是一種直鏈狀的高分子量的聚矽氧烷，高溫硫化矽膠是矽膠中加入硫化劑等配合劑後，經加熱使橡膠分子產生交聯反應，成為高彈性的硫化膠。

3、用途不同。

3、硫化機理和硫化溫度不同。RTV低溫硫化，且一般有雙組份和單組份的。高溫的一般是雙二五的硫化體係。

室溫硫化矽膠：

是一種直鏈狀的高分子量的聚矽氧烷，分子量一般在15萬以上，它的結構形式與矽油類似。根據矽原子上所鏈接的有機基團不同，矽膠有二甲基矽膠、甲基乙烯基矽膠、甲基苯基矽膠、氟矽膠、腈矽膠、乙基矽膠乙基苯撐矽膠等許多品種。

室溫硫化矽膠（RTV）在分子鏈的兩端（有時中間也有）各帶有一個或兩個官能團，在一定條件下（空氣中的水分或適當的催化劑），這些官能團可發生反應，從而形成高分子量的交聯結構。

高溫硫化矽膠（熱硫化矽膠）：

硫化矽膠是有機矽產品中產量大，應用十分廣泛的一類產品。在熱硫化矽膠生膠中加入補強填料、硫化劑及其它助劑，經混煉即成混煉膠，可用模壓、擠出等一般橡膠加工方法加工成各種矽膠製品。矽膠具有優良的耐高低溫性能，可在-60～250℃範圍內長期使用，並且還有優良的電氣絕緣性能，能耐臭氧、耐氣候老化，憎水、防潮，並有良好的生理惰性。因而，它在航天、航空、電子、電氣、建築、機械、冶金、汽車、儀器儀表、紡織、化工、輕工、食品、醫藥衛生等部門都有廣泛的應用。尤其是在電子電氣領域。

矽膠根據客戶不同的需求和特性，東莞矽膠製品廠丝瓜视频污版在线矽膠就可以采用不同材質硬度和顏色的原材料進行混煉膠。高溫硫化矽膠可根據側基基團和膠料配方的不同，可以得到各種不同用途的矽膠，可分為幾種類型：通用型、高溫低溫型、低壓縮變形型、低收縮型和耐溶劑型等。

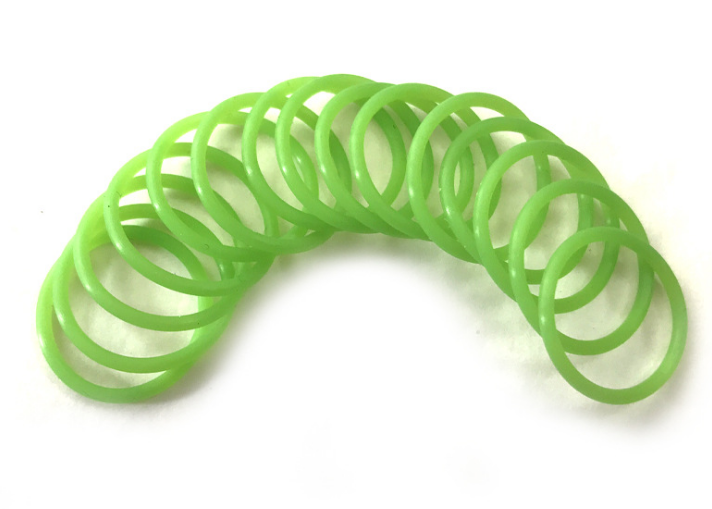

高溫硫化矽膠和普通矽膠的區別

矽膠也是橡膠中的一種，矽膠的性能特點相對橡膠要好一點，它能在低溫-50度情況下穩定使用，高溫可達到190度左右，透氣性能好，它的氧氣透氣率在合成矽聚合物中是的，矽膠又可分為兩種，高溫硫化矽膠和室溫硫化矽矽膠兩種。

       1、高溫硫化矽膠是高質量聚有有機矽氧烷加入補強填料和其他各種添加劑，采用有機過氧化物為硫化劑，經加壓成型模壓、擠壓、壓延或注射成型，並在高溫下硫化而成，可以生產硬度較高的產品和彈性比較好的矽膠製品，一般拉伸度、硬度、撕裂強度等性能好。

       2、室溫硫化矽膠的特點是在室溫生產情況不用加熱，在一定的模壓壓力基礎就可以固化成型。室溫硫化矽膠在生產矽膠製品是隻需加入不同的添加劑可使膠料具有不同的密度、硬度、強度、流動性和觸變性及阻燃、導電、導熱、耐燒等各種特殊性能。

相關推薦閱讀：

低溫硫化和高溫硫化的區別

矽膠條的應用

矽膠專業知識匯總

矽膠和矽膠的區別是什麽

矽膠橡膠材質的硫化溫度都是多少

矽膠硫化劑起火的原因和解決方法

關於矽膠硫化時間的相關問題匯總

為什麽需要二次硫化

矽膠硫化劑和硫化機理
